一、 適用范圍
適用于內燃和電力機車牽引電動機作空轉試驗，以磨和牽引電機碳刷與換向器的接觸面積達70％，同時也適用于牽引電動機換向器作溫升試驗，也適用于測定牽引電動機的轉速用。
二、 結構與特點

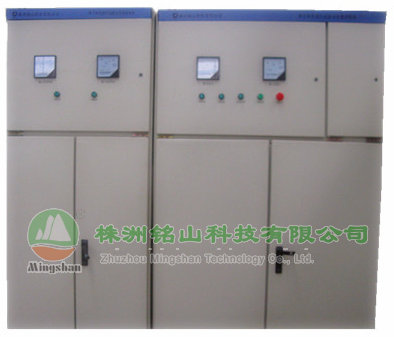

本試驗臺主要由TIC-2000型通用控制器、整流變壓器、三相半控橋式整流電路、平波電抗器、固定分路電阻、觸發控制系統、溫度測試儀、轉速傳感器、過流過壓保護電路、截流截壓保護電路、高速微型打印機等組成。
本試驗臺與電網隔離好，由于帶電壓軟啟動裝置，試驗臺啟動方便；限壓控制使電機有良好的穩速性；過壓過流保護可靠；其標準化的RS-485工業通訊接口，開放式的TICBUS通訊協議，可方便的與上位機進行聯網，并入機務檢測與試驗設備網絡。
三、 主要技術指標
1、 輸入電壓：AC380V±10％
2、 最大輸入功率：30KVA
3、 直流電壓：100V
4、 最大直流電流：300A
5、 主要測試指標：試驗電壓、試驗電流、轉速、溫度
6、 測試報表：人工輸入碳刷接觸面積
并自動判斷測試結果是否合格并打印。
四、 動力需求
三相AC380V±10％ 30KVA
五、 外型尺寸
850×700×1850mm
