一、設計的依據
試驗臺根據以下標準進行設計：TB/T1804<<鐵路客車空調機組>>；<<客車空調三機檢修及運用規程>><<25K型客車檢修規程>>；<<25K型客車A4檢修規程>>；<<25B、25G型客車廠修規程>>
二、試驗臺的功能
本試驗臺可以對控制柜進行相間絕緣、三相對地絕緣及耐壓測試；對空調控制柜的壓縮機主回路、冷凝風機及蒸發風機主回路的熱繼電器過電流整定值的測量，供電欠壓、過壓保護試驗，時間繼 電器的延時值測量，過熱保護電路、過流保護電路的靈敏度試驗及輸出相序校正。試驗臺配置一抬工業控制計算機，既可以手動操作完成，又可以自動完成，并具有測試數據存儲和打印輸出功能。
三、結構與特點

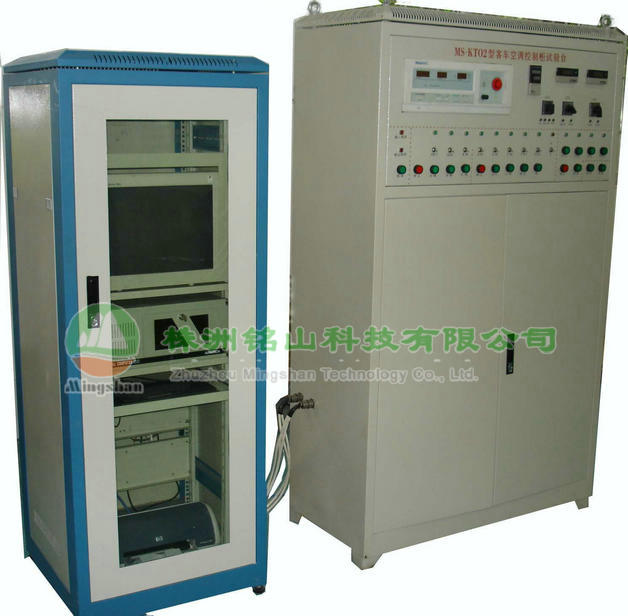

試驗臺包括工控機機柜和電器柜兩部分組成。試驗臺與被試控制柜之間使用電纜和專用插頭連接，不需繁瑣的接線，顯示儀表采用智能型的耐壓測試儀和智能型的數字電流、電壓表既可消除人工讀數誤差有能方便地和計算機連接，試驗數據直接進入計算機。
四、主要技術參數
1、電源 ：AC220V 50HZ 2KVA
2、輸入模擬通道 4路 I/O通道56路
3、電器柜尺寸：800×1620×500
4、計算機柜：600×600×1630
