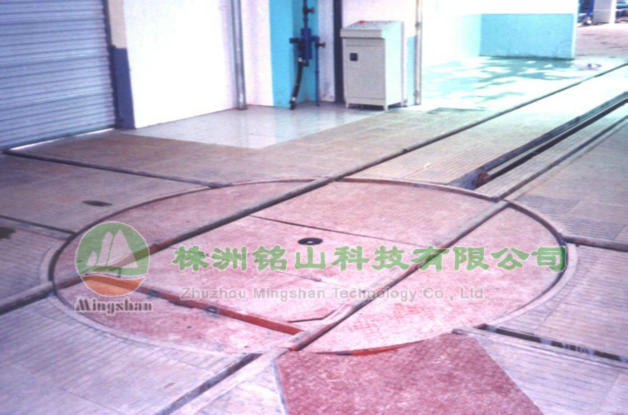

MS-ZP01型轉向架電動轉盤
[瀏覽次數：]
一、適用范圍
廣泛用于車輛工廠、車輛段轉向架生產、檢修中的變位轉向。
二、結構與特點
1、 該設備主要由轉盤(下設滾輪)、蝸輪蝸桿減速機、制動電動機、轉軸、鏈條鏈輪、定位機構及電氣控制柜等組成;
2、 該設備具有手動和自動控制兩種功能,可根據不同情況通過扳動手動／自動轉換開關等控制元件來實現；
3、 設備操作簡單、性能可靠、維修方便。
三、控制原理
本設備的控制核心由可編程控制器(PLC)及外圍電器元件組成，按下“轉動”按鈕，電機運行，通過減速機帶動轉盤旋轉（可任意選擇正、反方向），轉盤上有四個定位撞塊，每個撞塊相差900，當任一撞快接近定位傳感器時，PLC接收信號即停止電機轉動，由于采用起重制動電機，這樣轉盤馬上即可停穩，同時通過電磁鐵伸出一擋塊進行機械限位，轉盤上的軌道與車間軌道即可自動精確對位。若需其他位置對軌（如正反900、1800、2700）只需按下相應的按鈕，可編程控制器(PLC)將自動判斷在相應的位置進行對軌定位。
四、主要技術指標
1、 轉盤最大直徑：3000mm
2、 鋼軌間隙 ≤20mm
3、 軌頂高差 ≤2mm
4、 軌距偏差 ≤6mm
5、 電機功率：3KW
6、 軌距：1435mm
7、 適應環境氣候條件
海拔高度 ≤1200 m
環境溫度 -5℃ ～ 40℃（遮陰處）
相對濕度≤90％
8、 轉盤回轉方向：正、反向均可，平穩自如，自動對軌。
9、 轉盤軌道與庫內軌道的定位鎖定裝置有0°、90°、180°、270°四組。
10、 轉向架轉盤承載量 ≥20t
五、設備主要附件
1、 蝸輪蝸桿減速器
2、 電動機
3、 鏈輪
4、 皮帶輪
5、 電氣控制屏柜
六、動力需求
電 源: AC380V（±10％）50Hz±1Hz
七、外型尺寸及重量
3000×900 重2500kg
