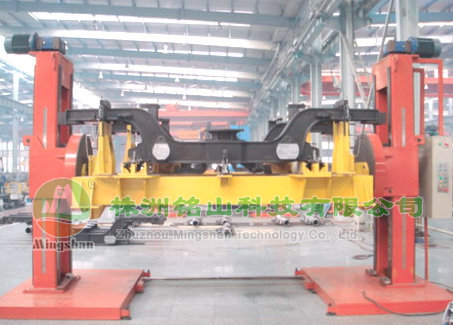

轉向架翻轉臺
[瀏覽次數：]
一、 適用范圍
本翻轉臺適用于轉向架的分解、檢修、組裝，使用方便、定位可靠、裝夾簡單。
二、 結構與特點
本翻轉架有升降、翻轉兩套獨立的傳動系統，每個系統均由主電機、減速機和執行機構組成。
兩套升降傳動系統由電動機、減速器、立柱絲桿、升降橫梁組成。
翻轉傳動系統由電動機、減速器、齒輪傳動、渦輪傳動、翻轉架組成，翻轉架能實現360°的旋轉。
本機配有位移傳感器，用于翻轉架升降過程中位移量的檢測，并將數據通過數顯表顯示，可方便實現左右升（降）同步，且具有自動找平、報警功能。
本機配有電氣控制柜，操作安全、可靠、方便。
三、 主要技術指標
1、 升降電機功率：4.0 KW
2、 翻轉電機功率：5.5 KW
3、 升降速度：135 mm∕min
4、 翻轉速度 ：1.8r∕min
5、 轉動角度 ：0—180°，任一位置可停車自鎖。
四、 動力需求
三相AC 380V 50 HZ 9.5 KW
